Παχύμετρα Υπερήχων Σειράς 35



Τα μοντέλα 35, 35HP, 35DL και  35DLHP παρέχουν ακριβείς και επαναλήψιμες παχυμετρήσεις, όπου η πρόσβαση στην αντίθετη πλευρά της επιφάνειας δεν είναι προσβάσιμη. Μπορούν επίσης να μετρήσουν την ταχύτητα του ήχου του υλικού για να καθορίσουν τα χαρακτηριστικά του υλικού. Οι μετρήσεις αναγράφονται άμεσα σε μια αυτοφωτιζόμενη οθόνη.



Ο χρήστης μπορεί σε πραγματικό χρόνο να εμφανίζει στην οθόνη την κυματομορφή (A-scan), ακόμη και σε αντικείμενα με περίπλοκη γεωμετρία.



Αλλαγές στις ρυθμίσεις της κεφαλής επιτρέπουν στον χρήστη να μεγιστοποιεί την απόδοση των μετρήσεων, ενώ μπορεί να παγώνει την οθόνη σε περιπτώσεις κρίσιμων μετρήσεων.



Ένα σημαντικό πλεονέκτημα αυτών των παχυμέτρων είναι η ικανότητά τους να μετρούν μέταλλα, πλαστικά, γυαλί, ελαστικά, χυτά, fiberglass και σύνθετα υλικά σε μια μεγάλη γκάμα σχημάτων, μεγεθών και γεωμετρίας. Τα μοντέλα 35 και 35DL μετρούν χάλυβα από πάχη 0.15mm έως 500mm. Το πλαστικό μπορεί να μετρηθεί από 0.08mm.



Τα μοντέλα 35HP και 35DLHP είναι μοναδικά σχεδιασμένα για υλικά όπως fiberglass, σύνθετα υλικά, ελαστικά και χυτά που είναι δύσκολο να μετρήσει κανείς με τα κοινά παχύμετρα υπερήχων. Αυτά μετρούν από 1.25 έως 500mm.



Μια μοναδική λειτουργία των 35DL και 35DLHP, η μνήμη αποθήκευσης (internal data logger) επιτρέπει στο χρήστη να αποθηκεύει, να μεταφέρει και να ανακαλεί στοιχεία μετρήσεων και ρυθμίσεων από τη μνήμη του παχυμέτρου. Αυτό επιτρέπει την αλλαγή των διαφόρων τύπων κεφαλών εύκολα και γρήγορα, με αποτέλεσμα την επίλυση σχεδόν όλων των προβλημάτων παχυμετρήσεων.



Download pdf Brochure (657 kb)

  • Replacement for 25, 25DL, 25HP, 25HPV, 25DLHP, 25DLRR

  • Same case as MG2 (Color Blue, one transducer connector)

  • Same user interface as MG2

  • USB communication

  • All Gages can measure Thickness, Velocity or Time of Flight

  • Direct USB 35PcScope interface

  • All units can upload/download transducer setups to Gageview or 35Pcscope

  • Reduction Rate available on all units as a special DIFF mode

  • Quick setup for first four user setups

Improvement

  • Same stored transducer setups for Standard (35 and 35DL), HP Units (35HP and 35DLHP)

  • Double the measurement rate up to 20 Hz

  • None volatile Default and Custom transducer setups

  • MG2-DL datalogger (DL models)

  • Two way communication of transducer setups

  • Improved user interface

  • USB communication

  • Direct measurement of  Thickness Velocity or Time of flight

  • Reduction Rate DIFF mode

35

  • MG2 User Interface

  • Can be upgraded to any 35 model

  • Mode 1, 2 and 3

  • Transducer frequency range 2.25-30 MHz

  • Default setups M116, M112, M110, M106, M109, M1016, M1036, M208, M202,V260 M201, M206, M207

  • 10 custom setup locations

35HP

  • MG2 User Interface

  • Can be upgraded to any 35 model

  • Transducer frequency range 0.5-5 MHz

  • Default setups M110, M106, M109, M1036, M101, M102, M103, M201, M206, M207, M2008, V153, V154, V156

  • 10 custom setup locations

35DL

  • MG2 User Interface

  • Transducer frequency range 2.25-30 MHz

  • Default setups M116, M112, M110, M106, M109, M1016, M1036, M208, M202,V260 M201, M206, M207

  • 20 custom setup locations

  • Same Datalogger as MG2-DL

  • Quick setup for first four user setups

  • RS-232 optional output

35DLHP

  • MG2 User Interface

  • Transducer frequency range 0.5-5.0 MHz

  • Default setups M110, M106, M109, M1036, M101, M102, M103, M201, M206, M207, M2008, V153, V154, V156

  • 20 custom setup locations

  • Same Datalogger as MG2-DL

  • Quick setup for first four user setups

  • RS-232 optional output



RS-232 Option

- Communicate with serial port printer, digital caliper, barcode reader

- Same output formats as 25DL for integration into systems built around 25DL series

Reduction rate

- User Select what is shown in Large font Reduction or Thickness

- Both values stored on DL models





Power

- Use 3 AA, alkaline or nickel metal hydride batteries

- External charger available for NMH with 15 min recharge time

- USB based AC adapter

- Battery life indicator selection switch Alkaline or NMH

Waveform Options

Velocity Mode

- User enters Ref value with direct velocity readout

 -Optional Caliper for Ref Thickness required RS-232



Time of Flight Mode

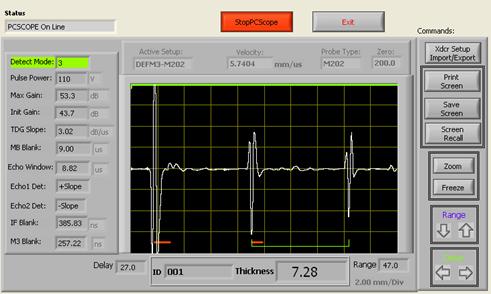

35Pcscope

  • Direct USB communication

  • Import/Export Transducer Setups

  • Screen saved as bit map files

  • Transducer setup can be saved and emailed

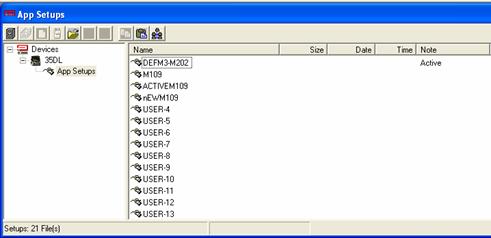

Gageview

  • Two way communication of thickness and transducer setups



Panametrics-NDT Advantage

  • Unmatched measurement capability (Full control over Transducer Parameters)

  • Unmatched application support

  • Default or Custom setup for each application

  • Thickness, Velocity or Time of flight

  • Much smaller size
